產品展示 當前位置:齒輪泵主頁 > 產品展示 > 化工泵系列 >

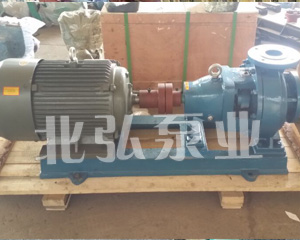

IH防腐化工離心泵 2013-03-08



IH型化工防腐蝕單級離心泵適用于有色冶金、電解銅、鎳的電解液、生產鋅的礦槳液、生產釩的釩酸銨、生產黃金的酸和硫酸等的輸送.

產品詳情


泵的結構特點:
泵蓋通過止口固定在中間支架上,然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間,泵體是軸向吸入,徑向排出,腳支承式,可直接固定在底座上.懸架部件通過止口固定固定在中間支架上,并用懸架支架支撐在底座上.為拆卸方便,設計了加長聯軸器,檢修時可以不拆卸進出口聯接管路,泵體和電動機.只需拆下聯軸器的中間聯接件,即可退出轉子部件進行檢修.這是國際上通用的一種結構形式.
泵的旋轉方向:
泵通過加長聯軸器由電動機直接驅動,從電動機端看,按順時針?lè)较蛐D(zhuǎn).
泵的軸封型式:
填料密封:泵蓋內設有填料函,采用軟填料密封,填料函內可通入有一定壓力的水,供密封降溫,潤滑,清洗用.
機械密封:單端面機械密封和雙端面機械密封兩種型式,密封腔內通入一定壓力的水,沖洗磨擦兩端面,同時起降溫作用.
● 型號意義:
例如:IHF65-50-160Z
IH-國際標準化工泵系列代號
F-泵過流件為氟塑料制造
65-進口直徑
50-出口直徑
160-葉輪名義直徑

IH防腐化工離心泵性能參數表
型號
進口
出口
流量
揚程
軸功率
配用功率
轉速
汽蝕余量
效率
50-32-125
50
32
12.5
3.47
20
1.33
2.2
2900
3.0
51
50-32-160
50
32
12.5
3.47
32
2.37
4
2900
3.0
46
50-32-200
50
32
12.5
3.47
50
4.36
7.5
2900
3.0
39
65-50-125
65
50
25
6.94
20
2.2
3
2900
3.5
62
65-50-160
65
50
25
6.94
32
3.82
5.5
2900
3.5
57
65-40-200
65
40
25
6.94
50
6.53
11
2900
3.5
52
80-65-125
80
65
50
13.88
20
3.95
5.5
2900
4.0
69
80-65-160
80
65
50
13.88
32
6.5
11
2900
4.0
67
80-50-200
80
50
50
13.88
50
10.8
15
2900

4.0

63
100-80-125
100
80
100
27.77
20
7.1
11
2900
4.5
77
100-80-160
100
80
100
27.77
32
11.9
15
2900
4.5
73
100-65-200
100
65
100
27.77
50
18.9
30
2900
4.5
73
